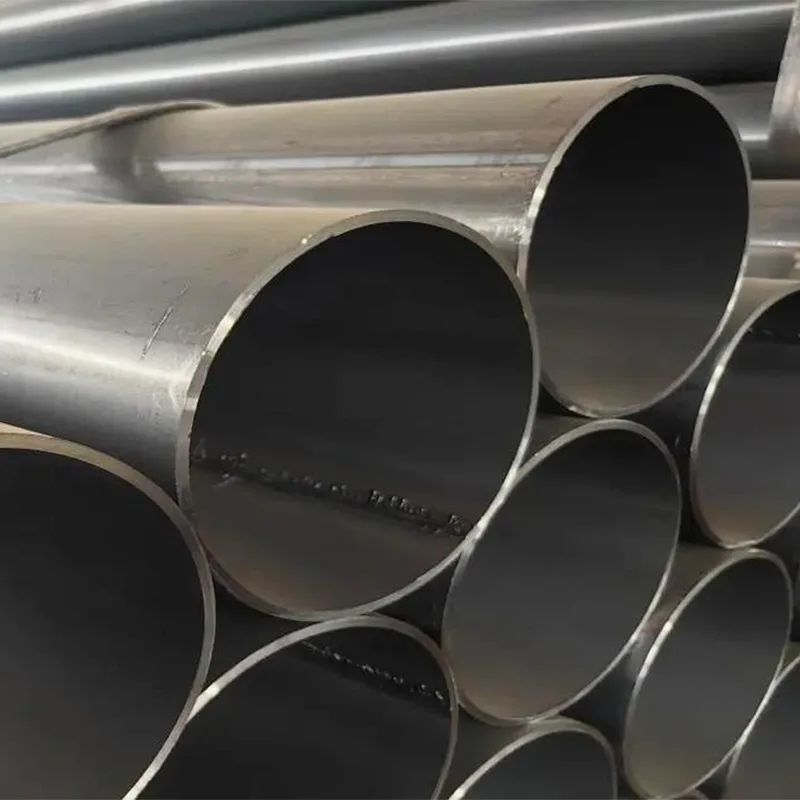

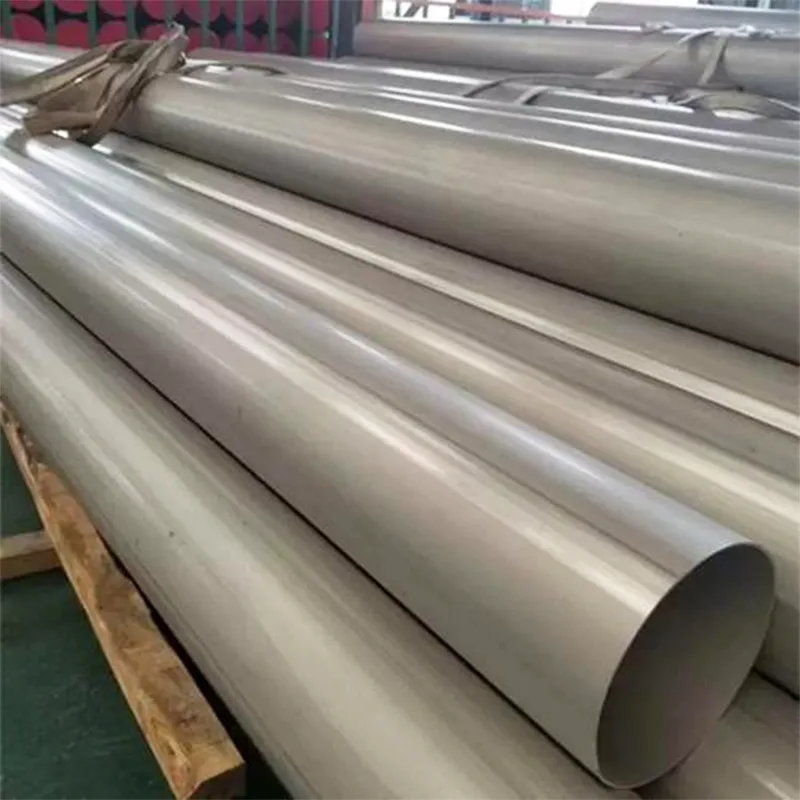

Tubería soldada de acero inoxidable 2205

Dimensiones de rendimiento

254SMO (S31254/1.4547) Tubería soldada de acero inoxidable súper austenítico

2205 (S31803/S32205) Tubería soldada de acero inoxidable dúplex

Recomendaciones de selección

Resistencia a la corrosión

PREN≥42.5, contiene 6 % de Mo, resistencia extremadamente fuerte a la corrosión por picaduras/grietas, la vida útil del agrietamiento por corrosión bajo tensión en ambientes con alto contenido de cloro es aproximadamente un 30 % mayor que 2205, adecuado para condiciones corrosivas extremas

PREN≥35, la estructura dúplex proporciona buena resistencia a la corrosión, mejor resistencia a la corrosión por tensión de cloruro que 316L, temperatura crítica de picadura superior a 75 ℃

Para ambientes extremadamente ácidos o con alto contenido de cloro, elija 254SMO; Para condiciones corrosivas generales, 2205 ofrece una mejor rentabilidad.

Propiedades de resistencia

Resistencia a la tracción ≥650MPa, límite elástico ≥310MPa, alargamiento ≥40%, excelente tenacidad

Resistencia a la tracción ≥620-795MPa, límite elástico ≥450-550MPa (aproximadamente 1,5 veces el de 254SMO), alargamiento ≥25%

Para requisitos de alta presión/alta resistencia, elija 2205, que permite un espesor de pared más delgado y una reducción de costos.

Temperatura aplicable

Excelente tenacidad a bajas temperaturas de -196 ℃ a 400 ℃, excelente rendimiento en ambientes corrosivos de temperatura media y baja

-40 ℃ a 315 ℃, a altas temperaturas, la estabilidad de la estructura dúplex es ligeramente inferior a 254SMO

Para aplicaciones de temperaturas ultrabajas o inferiores a 400 ℃, elija 254SMO; para rangos de temperatura normales, 2205 es suficiente.

Gama de precios

Aproximadamente 30-35 RMB/kg (tubo soldado), 3-5 veces más que el 316L, significativamente más alto que el 2205

Aproximadamente 25-30 RMB/kg (tubería soldada), 50%-100% más que 316L, menos que 254SMO

Para presupuestos limitados, elija 2205; para condiciones extremas donde sea necesario, elija 254SMO.

Tipo de estructura

Estructura austenítica única, no magnética.

Estructura dúplex (50% austenita + 50% ferrita), débilmente magnética

Para requisitos no magnéticos, elija 254SMO; para aplicaciones insensibles al magnetismo, elija 2205.

Características de soldadura

Requiere alambre de soldadura especial ERNiCrMo-3, altos requisitos de proceso de soldadura

Se puede lograr una buena soldabilidad con alambre de soldadura de acero dúplex exclusivo

Dificultad de soldadura: 254SMO > 2205
